MACCHINA PER INDUSTRIA ESTRATTIVA
Scolatrici primarie per draghe aspiranti
Scolatrici Primarie Serie PSS impiegate per il trattamento di materiali sabbiosi provenienti da draghe con pompe aspiranti. Sono idonee a trattare materiali molto ricchi di fini e con dimensioni non superiori a 80 mm e non necessitano, a monte, delle vaglio lavatrici rotanti per il controllo della pezzatura in ingresso.
In presenza di materiali ricchi di sabbie e con pezzatura contenuta, sono quindi in grado di ricevere direttamente lo stesso dalla draga con pompa aspirante, semplificando pertanto l’impianto richiesto, con notevole riduzione dei costi d’installazione.
La semplicità di utilizzo e la ridotta manutenzione richiesta, ne fanno le macchine ideali per l’impiego chiesto.

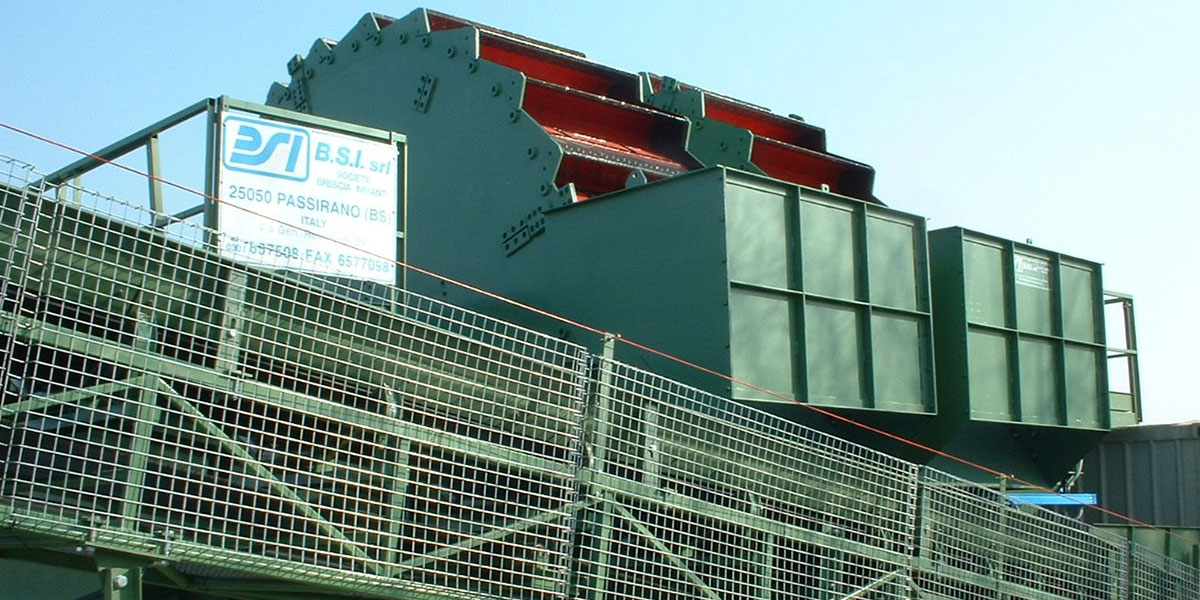

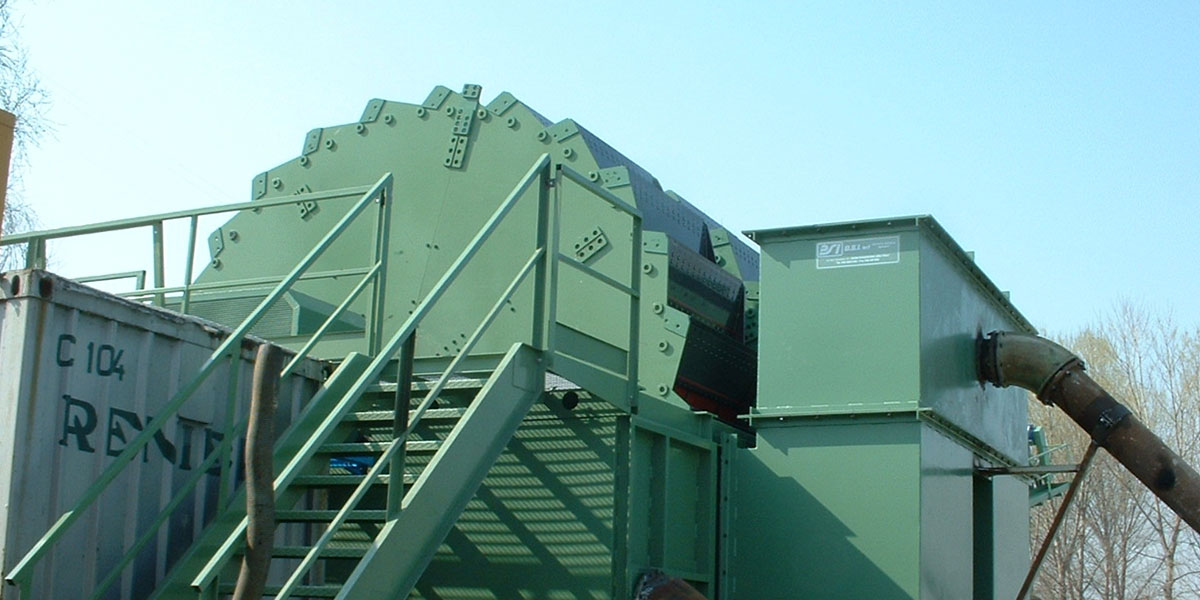

Gallery macchina
Principali caratteristiche costruttive
- Vasca
in lamiera d’acciaio, dotata di robusta base di appoggio e di scarico rapido posizionato sul fondo. Per esigenze di trasporto, la vasca di decantazione è suddivisa in tre sezioni, bullonate fra loro, che vengono assemblate in cantiere.

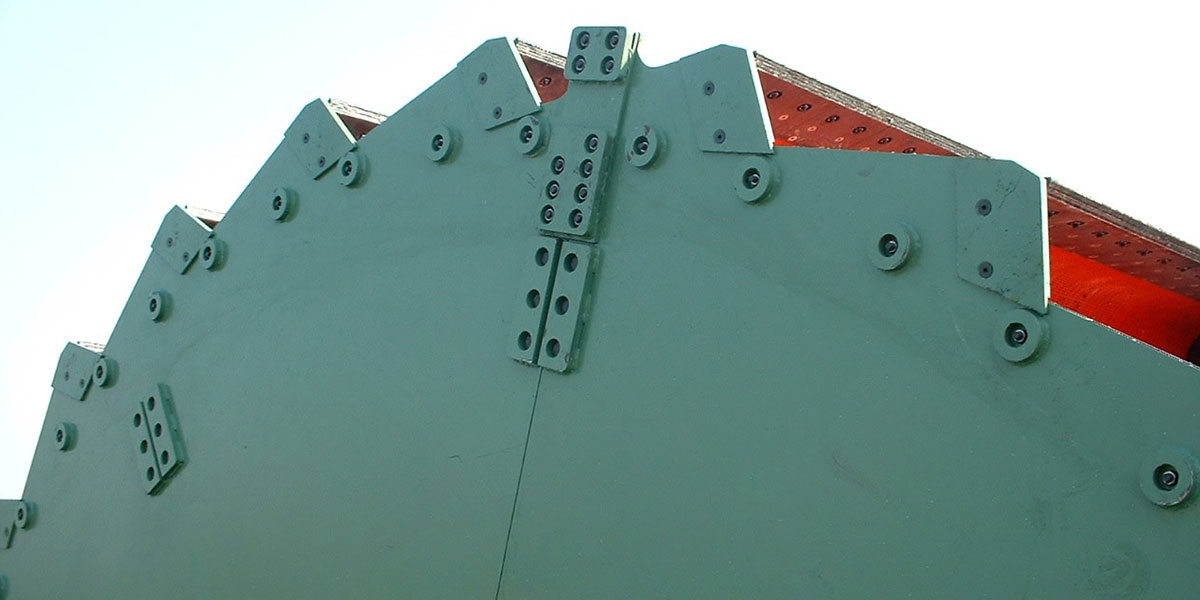

- N° 02 giranti
fra loro indipendenti, dotate ciascuna della propria motorizzazione. Le giranti, per esigenze di trasporto, vengono assemblate in cantiere.
- Tazze scarico sabbie
suddivise in due gruppi da 24 ciascuna, sono bullonate, intercambiabili, realizzate in poliuretano con fori asolati.
- Gruppo sfioratori scarico
acque torbide, previsti su ognuno dei due lati corti della macchina, sono contraddistinti da un notevole sviluppo del perimetro di sfioro per consentire una velocità di uscita delle torbide estremamente lenta.
- Motorizzazione
costituita da due gruppi composti ciascuno da motore elettrico completo di giunto oleodinamico, cinghie, pulegge, carter protezione e riduttore epicicloidale in bagno d’olio.
- Cuffia carico torbida e sabbie
realizzata in lamiera d’acciaio e completa di piastre antiusura HB500 bullonate, intercambiabili.
- Lubrificazione
a grasso cuscinetti giranti
Caratteristiche tecniche
| Portata max. torbide | [ l/1' ] | 12000 | |
| Portata max. sabbie | [ t/h ] | 350 | |
| Pezzatura max. materiale | [ mm ] | 80 | |
| Diametro ruota tazze | [ mm ] | 5000 | |
| Larghezza tazze | [ mm ] | 1500 | |
| Numero tazze | 24 + 24 | ||
| Potenza installata | [ kW ] | 11 + 11 | |
| Peso indicativo a vuoto | [ kg ] | 16500 |
Optional
- cuffie scarico sabbie realizzate su specifiche del cliente.
