Nastri trasportatori galleggianti serie NG con struttura a traliccio in tubolare quadro

MACCHINA PER INDUSTRIA ESTRATTIVA

Nastri trasportatori galleggianti serie NG con struttura a traliccio in tubolare quadro

Sono realizzati specificatamente per il trasporto dei materiali inerti provenienti da escavazione subacquea tramite draghe a benna mordente.

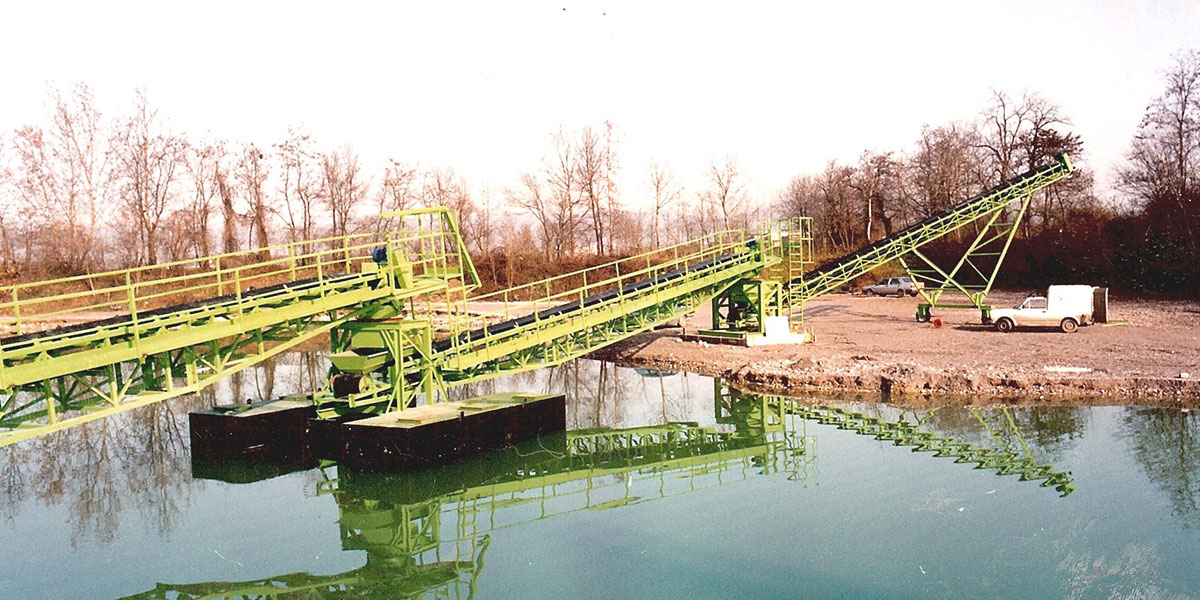

Realizzati in elementi modulari bullonati tra loro, possono raggiungere campate libere di lunghezza fino a 42 m e sono dotati, di serie, di passerelle laterali d’ispezione, poste su entrambi i lati del nastro, di gruppo galleggianti completo di castello di sostegno nastro con ralla, posizionato in corrispondenza della testata di rinvio, di ballatoio d’ispezione per la testata motrice.

Gallery macchina

Principali caratteristiche costruttive

NASTRO TRASPORTATORE

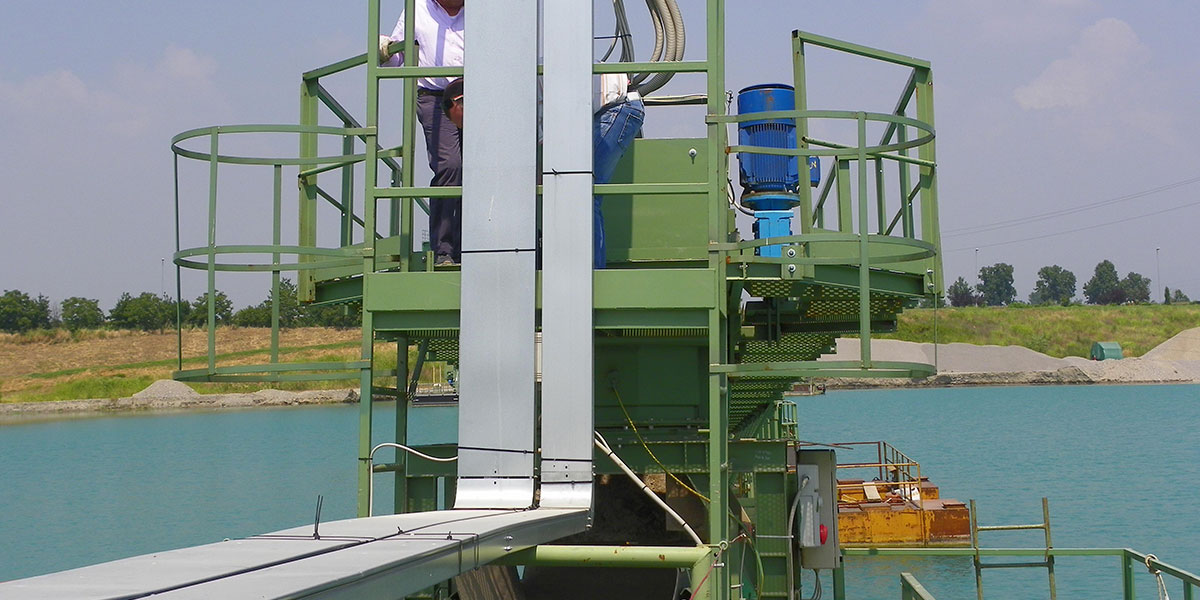

- Testata motrice
• motoriduttore pendolare ad assi ortogonali, in bagno d’olio con antiretro incorporato, montato sull’albero del tamburo motore
• tamburo motore, bombato e rivestito in gomma fresata, montato su supporti del tipo pesante in due metà, dotati di tenute in gomma, è fissato con calettatori sul proprio albero.
contro tamburo motore previsto per potenze da 11 kW in poi. Realizzato in tondi e montato su supporti del tipo pesante in due metà, dotati di tenute in gomma, aumenta l’angolo di avvolgimento del tappeto sul tamburo motore.

Testata di rinvio e gruppo di tensionamento tappeto
• Tramoggia di carico in lamiera d'acciaio da 5 mm, dotata di bavetta di gomma, regolabile in altezza.
• tamburo di rinvio, bombato, montato su supporti del tipo pesante in due metà, dotati di tenute in gomma, è fissato con calettatori sul proprio albero.
• tensionamento tappeto a vite. Il tamburo di rinvio, scorrevole su due apposite guide comandato da un sistema vite-chiocciola in bronzo con filettatura trapezoidale, consente una correzione dell’interasse nastro di +/- 500 mm.

- Stazioni superiori porta rulli
dotate di rulli ingrassati a vita (disposti a coppie per tappeti da 500 ed a terne per i tappeti più larghi) montati su staffe in lamiera saldate su profilato a C. In corrispondenza della zona di carico sono montate tre stazioni rinforzate in profilati di ferro ad U.

- Tappeto
con classe di resistenza scelta in funzione della potenza installata e della pezzatura trasportata.

- Raschia nastro
• raschiatore a croce in poliuretano con azione regolabile tramite dispositivi ROSTA per la testata motrice
• raschiatore a vomere per la testata di rinvio, dotato di relative protezioni scorrevoli con il tamburo, per impedire qualsiasi intromissione di materiale tra quest’ultimo ed il tappeto.

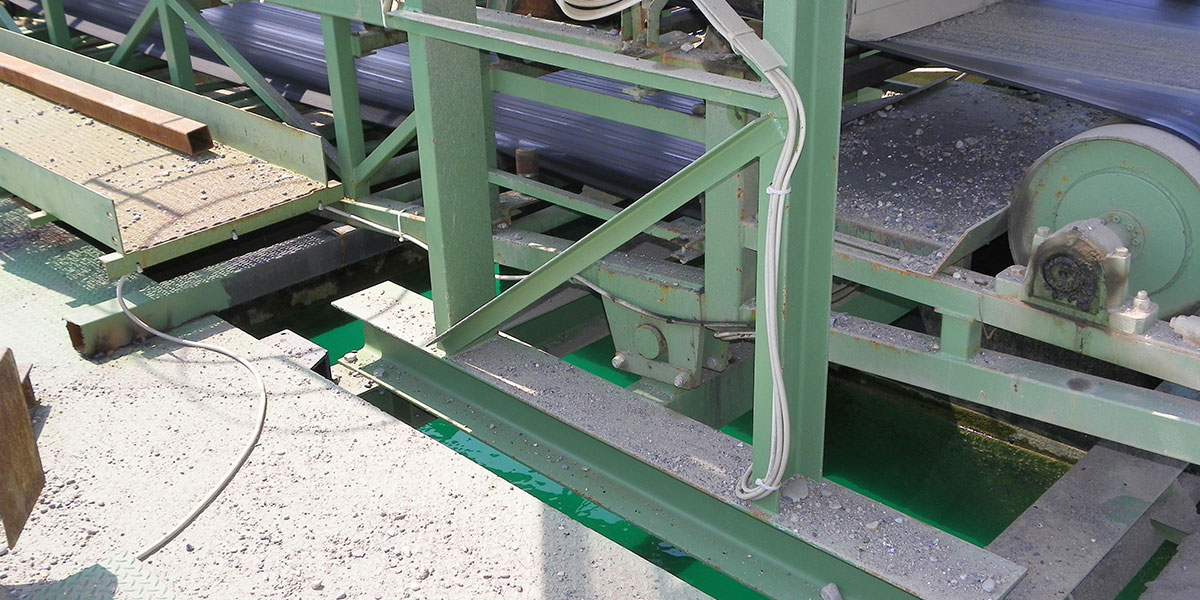

MODULO DI GALLEGGIAMENTO INTERMEDIO

- Gruppo galleggianti
• galleggianti realizzati in 2 moduli di opportune dimensioni, suddivisi ciascuno in 3 camere stagne, ispezionabili, indipendenti fra loro. I galleggianti sono uniti fra loro, tramite bullonatura, con il castello di sostegno della testata nastro di arrivo e con ulteriori travi opportunamente dislocate.
• castello di sostegno nastro posizionato nell’interno della luce libera del corpo galleggianti e fissato a questi tramite bullonatura, è dotato nella parte superiore, di ralla di sostegno e, nella parte inferiore, di fissaggi per la coda del nastro trasportatore in partenza dal gruppo.

RICHIEDI INFORMAZIONI

Caratteristiche tecniche

(°) interasse tamburi nastro

Larghezza tappeto [ mm ] 500 - 1200
Lunghezza campata (°) [ m ] 18 - 42
Velocità nominale di lavoro [ m/s ] 1.2 - 1.5
Portata massima [ t/h ] 100 - 500
Potenza installata [ kW ] 5.5 – 30

Optional

- raschia nastro a lame indipendenti con riporti in carburo sinterizzato. Ogni lama è comandata da una molla in gomma che assorbe i piccoli urti e me mantiene costante la pressione di lavoro sul tappeto


- cuffia scarico nastro realizzata su specifiche del cliente


- interruttore di prossimità per il controllo del moto del tappeto.
