MACCHINA PER INDUSTRIA ESTRATTIVA
Separatori corpi leggeri Serie VRS
Separatori corpi leggeri Serie VRS impiegati per l’eliminazione dei corpi estranei ( legni, plastiche etc.) presenti nei materiali alluvionali molto sporchi.
Sono disposti a valle delle sfangatrici a pale e/o a botte, per trattare le acque torbide in uscita da esse, contenenti i corpi estranei da eliminare e le sabbie fini, da recuperare.
La torbida, all’uscita della macchina, separata dai corpi leggeri, deve essere convogliata su di un gruppo di ciclonatura per il recupero delle sabbie fini in essa contenute.

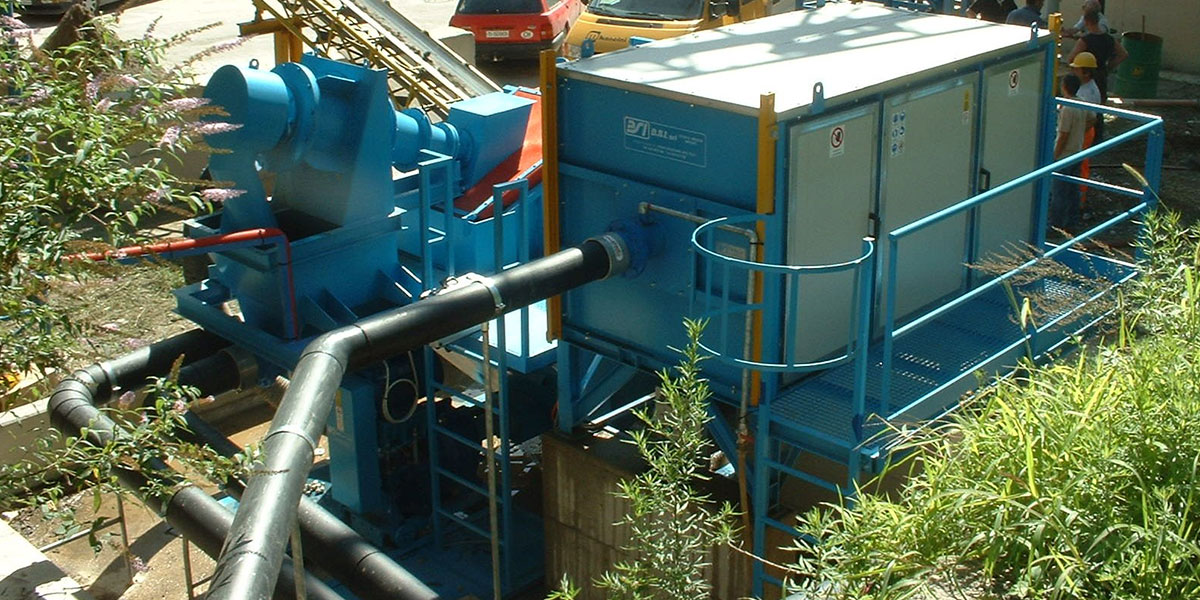

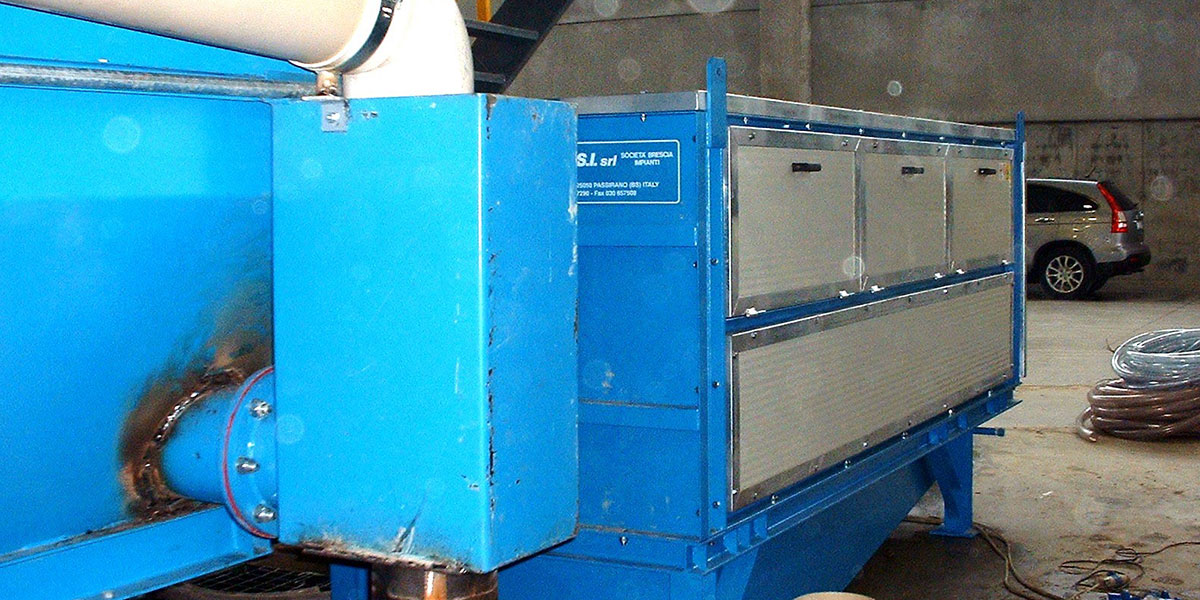

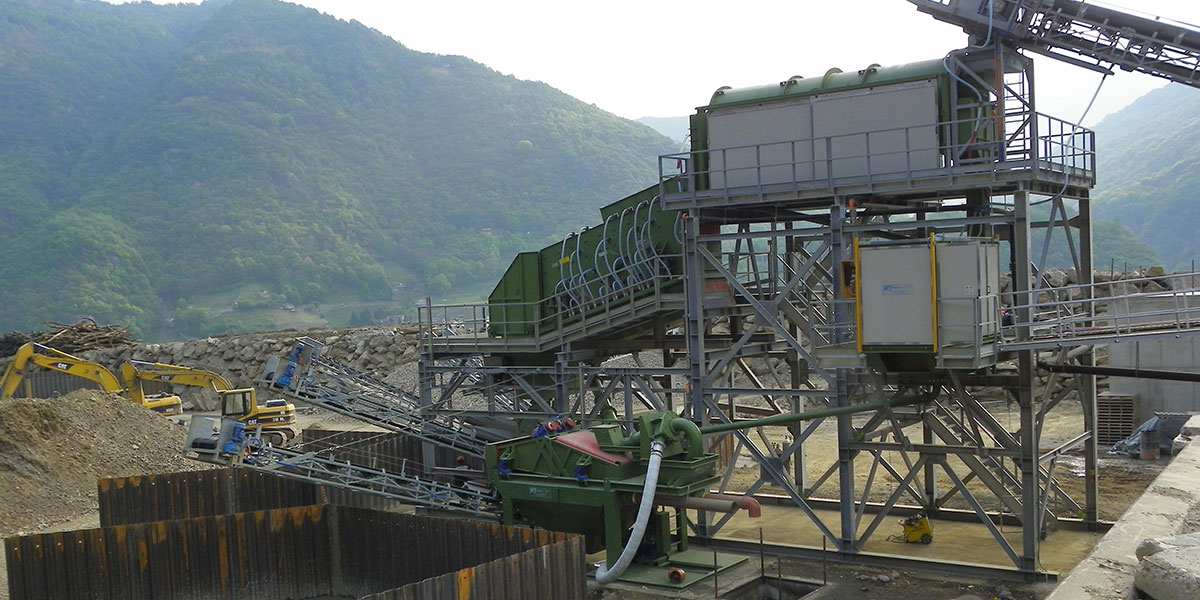

Gallery macchina
Principali caratteristiche costruttive
- Tamburo rotante
in lamiera d’acciaio con tratti ciechi posti nelle sezioni iniziale e finale ed un tratto intermedio di selezione.
- Coclea
per l’ avanzamento e l’espulsione dei legni, delle frazioni leggere e di quant’altro materiale avente dimensioni superiori alle luci di vagliatura.
- Gruppo ruote folli
rivestite in poliuretano, rotolanti su una pista di scorrimento.
- Trasmissione
con motoriduttore pendolare a vite senza fine ampiamente sopra dimensionato
- Tubazione di lavaggio
completa di serie di spruzzi e di saracinesca di intercettazione..
- Telaio di base
per il sostegno del gruppo ruote folli e tamburo rotante
- Vasca sottovaglio
per la raccolta della torbida e delle sabbie, realizzata in lamiera d’acciaio.
- Cuffia anteriore vaglio
per scarico materiale di scarto, in lamiera d’acciaio
- Sponde laterali di copertura e contenimento
del gruppo tamburo, realizzati in pannelli coibentati, bullonati fra loro ed al telaio portante.
- Lubrificazione
a grasso dei cuscinetti
Caratteristiche tecniche
Portata max. torbida | [ l /1’ ] | 1000 - 4000 | |
Diametro | [ mm ] | 900 - 1600 | |
Lunghezza | [ mm ] | 2000 - 4000 | |
Potenza installata | [ kW ] | 2.2 – 4 | |
Peso indicativo | [ kg ] | 2000 – 4000 |
Optional
- tamburo rotante in acciaio inox
- struttura portante di servizio completa di passerelle e scale di servizio, realizzata su specifiche del cliente.
