MACCHINA PER INDUSTRIA ESTRATTIVA

Lavatrici Sfangatrici a tamburo rotante Serie STC

Lavatrici Sfangatrici a tamburo rotante Serie STC impiegate per il trattamento di materiali alluvionali molto sporchi e terrosi che necessitano di un’energica azione meccanica di disgregazione, abbinata ad un lungo tempo di ammollo ed un’efficace azione di lavaggio con acqua in contro corrente.
La semplicità d’impiego e la ridotta manutenzione richiesta, ne fanno le macchine ideali per l’utilizzo nelle operazioni di sfangatura e lavaggio degli inerti alluvionali particolarmente sporchi.

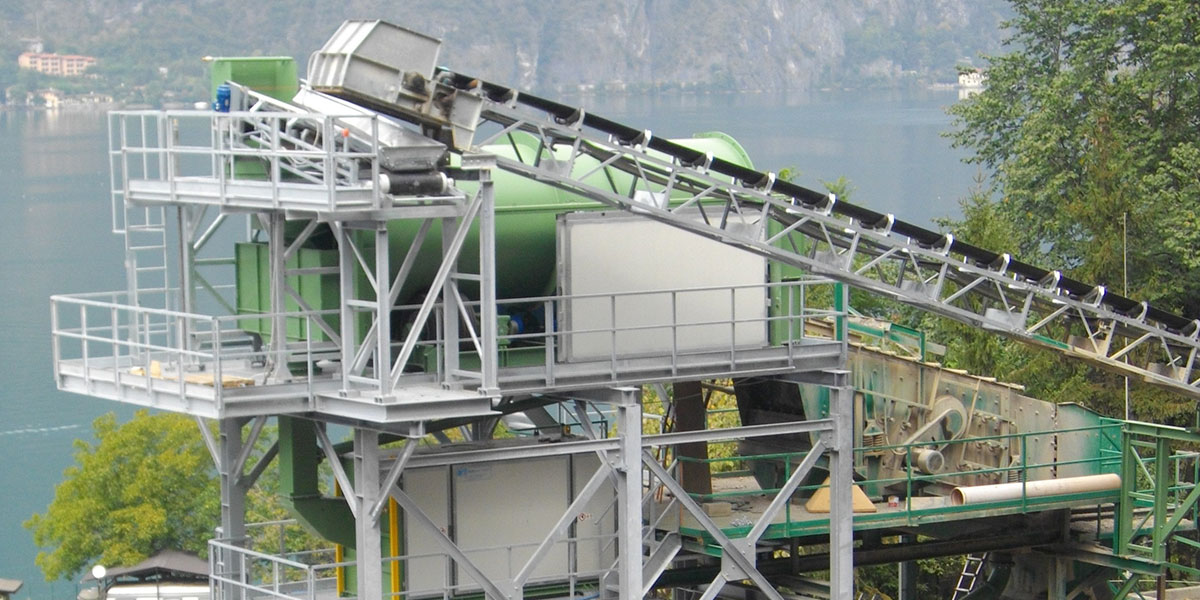

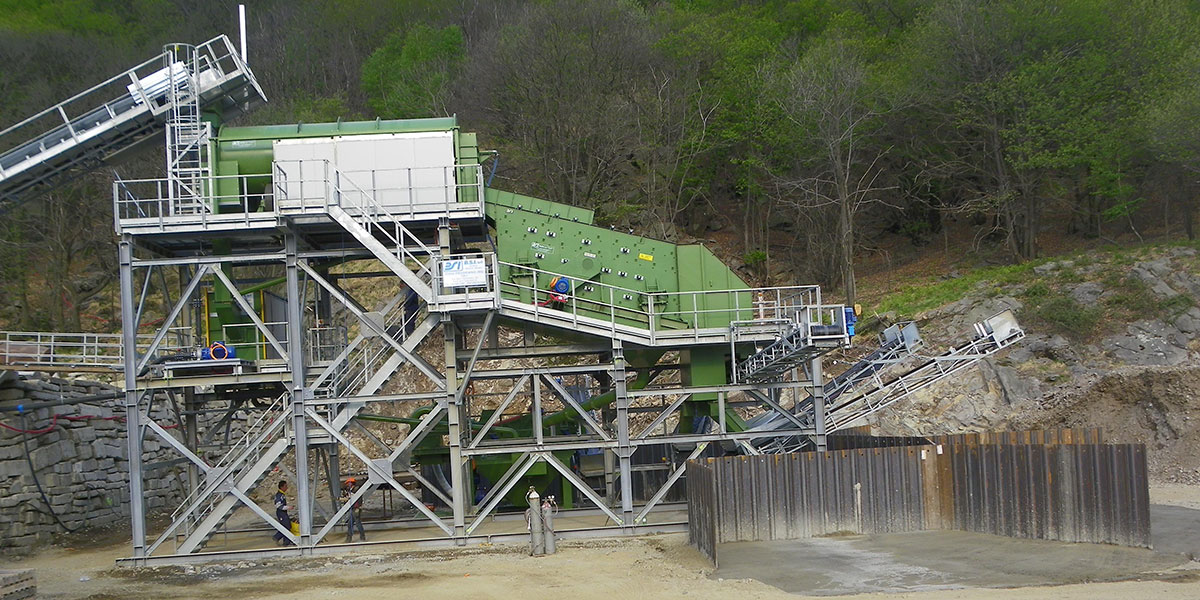

Gallery macchina

Principali caratteristiche costruttive

- Tamburo rotante
interamente rivestito al suo interno con fodere in lamiera gommata, intercambiabili. E’ suddiviso in due sezioni da una parete interna a diaframma, munita di una serie di tazze forate in acciaio antiusura, che consentono il passaggio del materiale da una sezione all’altra. Questo permette di sottoporre il materiale, nella sezione finale del tamburo, ad un’intensa azione di risciacquo con l’acqua più pulita che scorre in direzione opposta.

- Tazze forate di scarico
in acciaio antiusura, poste alla fine del tamburo, consentono l’evacuazione all’esterno del materiale sufficientemente sgrondato

- Tubazione di lavaggio
completa di serie di spruzzi e di saracinesca di intercettazione..

- Sistema di rotolamento tamburo
su quattro coppie di pneumatici, ciascuna munita di disco di sicurezza. Una coppia di rulli in acciaio, controlla lo spostamento assiale della botte durante il moto.

- Due gruppi di motorizzazione
movimentano due delle quattro coppie di pneumatici, garantendo la rotazione del tamburo. I gruppi sono costituiti ciascuno da motore elettrico con supporto motore auto tensionante che garantisce nel tempo la corretta tensione delle cinghie, giunto idrodinamico, pulegge, e riduttore ad ingranaggi in bagno d’olio.

- Lubrificazione
a grasso dei cuscinetti tramite ingrassatori automatici a cartuccia.

- Sponde laterali
di protezione impediscono contatti accidentali degli operatori con gli organi in moto.

- Telaio di base
di notevole robustezza e rigidità, per sostegno gruppo motorizzazione, gruppi ruote rotolamento, sponde laterali.

Caratteristiche tecniche

Optional

- struttura portante di servizio completa di passerelle e scale di servizio, realizzata su specifiche del cliente.

- vasche e canali di convogliamento realizzati su specifiche del cliente.

- sponde laterali di protezione sospese e scorrevoli su apposite guide, realizzate con pannelli fonoassorbenti.
